機 場 導 航 集 中 監 控 系 統

　

   目前，我國機場導航設備的測控系統主要是以有線測控為主，由于導航臺站距離塔臺或?qū)Ш秸{(diào)度室較遠，而且地理環境差，所以，采用有線測控方式存在以下問題：一是鋪設電纜造價高，施工難度大、周期長。二是不便于維護，且維修勞動強度大、費用高。三是安全性差，易受破壞。四是監控導航設備參數單一，顯示檢測數據不直觀。我們結合多年來從事的微機無線測控領域的研究成果和多家機場導航設備測控應用實例，并依據機場現有導航設備配置情況和要求，本著技術先進、運行穩定可靠、經濟實用、操作方便的原則設計了該機場導航設備無線集中監控系統。可對近臺、遠臺、歸航臺、航向臺、下滑臺、信標臺站設備進行開、關機、監聽等控制，通過監控主機可以采集設備工作狀態、室內市電、UPS電源、空調、溫度、煙霧和進入報警等，并完成統計打印、自動生成報表、報警顯示，當監控終端機檢測到導航設備有異?，F(xiàn)象時，立即向主控機發出告警信息，主控機以聲音形式發出告警信號，并顯示告警狀態和數據（如設備告警、電源和UPS輸出等）。其系統有如下兩大部分組成：

第一部分 導航無線測控系統

    圖1-1 系統啟動設置

     1.1 系統啟動

主控制機由若干部分組成，每次加電開機，系統、軟件啟動后，主顯示器上先顯示出本監控系統的啟動畫面，如圖1-1所示，2秒后自動進入系統操作畫面，如圖1-2所示。至此，系統開機完畢。

在系統主畫面上可進行菜單操作和圖形操作的所有功能。菜單有：系統測量、表格測量、單機測控、數據管理、設置、幫助、退出等功能。

   此畫面按其用途分為:設置、測控、數據管理、幫助信息等部分。

 1.2 系統設置

  系統主畫面設置“文件”、 “查看”、 “測量”、 “監聽”、 “呼叫”、 “設置”、 “開機”、 “關機”按鈕。如圖1-2所示：

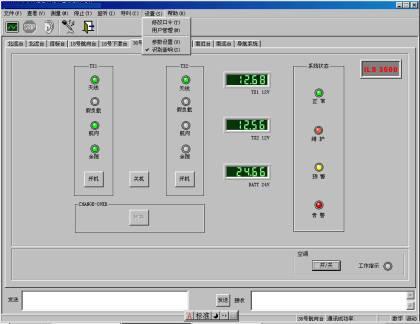

圖1-2 設置菜單

    1.3 口令設置

    其中，設置菜單包括：修改口令、用戶管理、參數設置等，此功能主要對密碼、參數、系統進行設置。

    圖1-3 口令設置

    系統初始密碼為空，須重新設置，以后可隨時更改。在設置新密碼時，首先輸入舊密碼，然后輸入新的密碼，在再確認欄內重復輸入一次新的密碼，然后點擊“確定”按鈕即可。若舊密碼不對或新密碼兩次輸入不一致，則彈出信息對話框，告知重新設置，如圖1-3所示。

    1.4 參數設置

   參數設置，主要設置各終端機的屏蔽與否，各設備運行額定電流、額定電壓、額定功率、設備溫度、單機最大工作時間、校正值的設置，以及自動巡測周期的設置等。

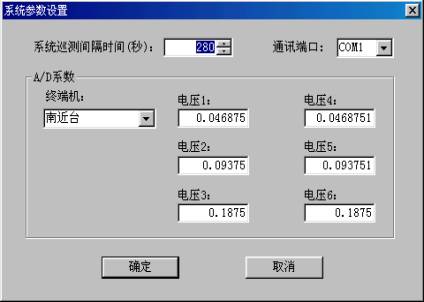

    圖1-4 參數設置

    參數設置時，對各終端機的各路電流、各路電壓、功率系數的設置，電流、電壓、功率、溫度校正值的設置，可對表單直接書寫進行設置；屏蔽與否的設置，可對表單里的布爾鈕操作即可完成設置。對巡測周期設置欄中的書寫欄進行書寫或?qū)υ鰷p鈕操作進行增減設置。

   1.5 用戶管理

   系統設有用戶管理窗口，點擊“用戶管理”按鈕，系統自動彈出如圖4-4 所示畫面，通過提示可設置添加、刪除用戶。

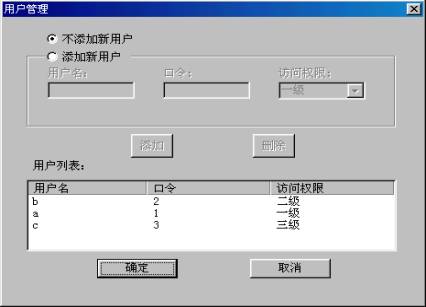

    圖1-5 用戶管理

   1.6 系統測量

   系統測量如圖所示，單擊菜單 “系統測量”時，系統即從北外臺開始測量，順序測量遠臺（測距儀）、近臺、航向臺、下滑臺、

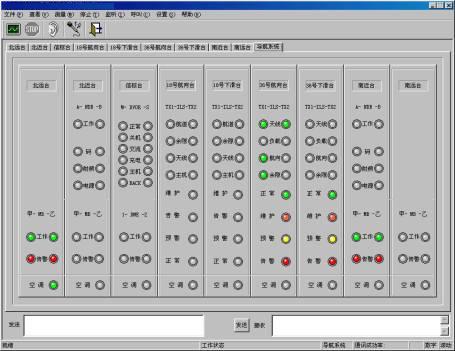

    圖1-6 系統測量

   信標臺等在數據顯示區,顯示當前正在測量終端機的相關參數：各臺站設備電流、電壓，功率、溫度，各設備運行狀態等參數值。當按下停止按鈕時，則停止測量。當系統內某一終端告警時，數據顯示區顯示告警的終端號及告警現場的數據，同時告警燈閃亮，還有告警聲音提醒值班人員注意。同時，停止測量。

    1.7 單機測控：

    選中要操作的臺站，單擊菜單“測量”后，則系統自動對該設備測量。例如對1號下滑臺測量:鼠標點擊“1號下滑臺”按鈕，即可對1號下滑臺進行測量，相應結果在顯示器上顯示。其他功能操作同上。

    圖1-7 單機測控（下滑臺）

   當系統內某一終端有告警信息時，告警終端面板指示燈由綠變紅，告警欄中的灰燈將會發生灰紅顏色交替閃爍,相關參數欄中將顯示告警終端的告警。參數,并發出告警聲響，提示值班員注意。其他界面和上述界面基本相同。

   1.8 控制確認

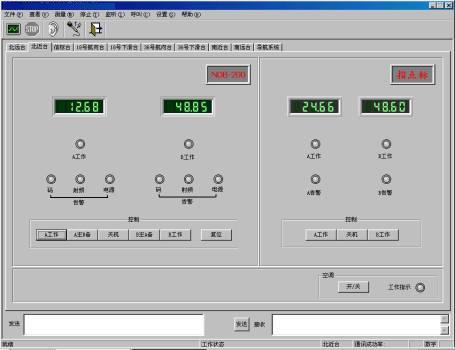

    圖1-8 單機測控（遠、近臺）





  設備控制包括導航主設備、備用設備、輔助設備（空調等），控制為在選定的終端操作界面上，選取要控制的設備，在該設備的模擬面板上的對應“開機”、“關機”按鈕上按鼠標左鍵上，就會彈出如圖1-8的警告界面，只要再按鼠標左鍵，主機就自動發出對應控制命令。
